Sowohl auf Ihrem User-, also auch auf Ihrem Facility-Dashboard helfen Ihnen Widgets dabei, eine gute Übersicht über all Ihre Daten zu erhalten. Damit Sie auch genau wissen, welches Widget Ihnen welche Informationen anzeigt und auch auf Ihrem User- und Facility-Dashboards intuitiv das richtige auswählen, haben wir eine Übersicht über alle Facility-Widgets für Sie vorbereitet.

Widgets bei QBRX lassen sich generell in drei Kategorien aufteilen: Informations-, Datenpunkt- und Auswertungs-Widgets. Der folgende Beitrag beschäftigt sich mit den ersten zwei Kategorien, welche unter dem Begriff Facility-Widgets zusammengefasst werden können, weil sie direkt die Daten von Facilities betreffen. Widgets von Auswertungen können nur auf dem User-Dashboard ausgewählt werden und leiten sich direkt von den Diagrammen und Tabellen ab, welche Sie im Auswertungsbereich erstellt haben.




Informations-Widgets

Diese Widgets liefern Ihnen vor allem allgemeine Informationen zu Ihren Facilities. Dazu zählen Eigenschaften, welche Sie vorher festgelegt haben, Ihre hochgeladenen Dokumente und Vorgänge.

Bildergalerie

Wenn Sie Bilder unter "Dokumente" hochgeladen haben, dann werden sie automatisch der Galerie hinzugefügt. Das Widget zeigt Ihnen Ihre Bilder in einer Übersicht an.

Dokumente

Sie können Dateien unter "Dokumente" hochladen und so für andere Nutzer zum Download bereitstellen. Das Widget zeigt Ihnen die verfügbaren Dateien in kompakter Form an.

Eigenschaften

Unter "Eigenschaften" können Sie die Eckdaten Ihrer Facility eingeben. Im Widget werden Ihnen einige davon angezeigt.

Karte

Wenn Sie Ihrer Facility unter "Eigenschaften" eine Adresse hinzugefügt haben, dann wird Ihnen der Standort auf einer Karte angezeigt.

Meldungen



Das Meldungs-Widget zeigt Ihnen die aktuellsten Meldungen der ausgewählten Facility und bei Bedarf ihrer Sub-Facilities an. Über den Link "Alle Meldungen" gelangen Sie zur Meldungsübersicht.

Vorgänge

Sie können Aufgaben unter "Vorgänge" erstellen und bearbeiten. Das passende Widget zeigt Ihnen in einer kompakten Übersicht einige Ihrer Tickets an.


Datenpunkt-Widgets

In Datenpunkt-Widgets werden Ihre Daten ausgewertet. Dazu haben wir verschiedene Diagramme und Tabellen für Sie vorbereitet.

Aktueller Wert

Zeigt Ihnen den aktuellen Wert eines Datenpunktes. Standardmäßig kann damit bei Standorten zum Beispiel die Außentemperatur angezeigt werden.

Balkendiagramm (Datenpunkt-Vergleich)

In diesem Widget können Sie verschiedener Datenpuntke einer Facility miteinander vergleichen.
Balkendiagramm (Facility-Vergleich)

In dem Balkendiagramm vergleichen Sie die Werte eines Meanings an verschiedenen Facilities miteinander.
Balkendiagramm (Gruppierung nach Datenpunkten)

Dieses Balkendiagramm erlaubt es Ihnen, numerische Datenpunkte nach diskreten Datenpunkten, also booleschen Datenpunkten und Enumerationen, zu gruppieren.

Das Balkendiagramm zur Gruppierung eignet sich gut für einen schnellen, übersichtlichen Vergleich von Datengruppen.

Heatmap

Das Widget zeigt Ihnen die farbliche Werte-Ausprägung eines Datenpunktes anhand einer Farbskala im zeitlichen Zusammenhang an.

Histogramm

Dies ist die zeitraumbezogene Häufigkeitsverteilung von Werten, die bei einem Datenpunkt auftreten.

Jahresdauerlinie

Die Jahresdauerlinie zeigt Ihnen den Zahlenbereich eines Datenpunktes absteigend vom höchsten zum niedrigsten Wert des Jahres an.

Pivot-Tabelle  (Facility Vergleich)

Die Summen der Werte von Jahren und Monaten werden Ihnen bei diesem Widget in einer Tabelle angezeigt.

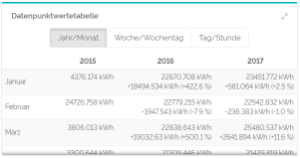

Pivot-Tabelle (Zeitraumvergleich)


Im Widget der Datenpunktwertetabelle werden Ihnen die Werte eines ausgewählten Datenpunktes innerhalb verschiedener Zeiträume angezeigt.

Relationsdiagramm (Numerische Datenpunkte)

Im Relationsdiagramm sehen Sie den prozentualen Anteil, welchen einzelne Datenpunkte an einem gemeinsamen Wert haben.

Relationsdiagramm (Zustandsdauer)

In diesem Diagramm werden boolesche Datenpunkte und Enumerationen miteinander ins Verhältnis gesetzt, um die Dauer von Zuständen abzubilden.
Säulendiagramm (Jahresvergleich)

In diesem Widget werden die Monatsverbräuche verschiedener Jahre miteinander verglichen. Die Anzahl der angezeigten und ausgewählten Jahre ist frei anpassbar.

Säulendiagramm & Kreisdiagramm (Datenpunkt-Vergleich)

In diesen Widgets können Datenpunkte mit gleichen Meanings miteinander verglichen werden. Sie können dafür sowohl Säulen- als auch Kreisdiagramme nehmen.

Säulendiagramm & Kreisdiagramm (Facility-Vergleich)

In diesem Widget können Sie Kind-Facilities einer Eltern-Facility miteinander vergleichen. Sie können dafür sowohl Säulen- als auch Kreisdiagramme nehmen.

Spitzenwerttabelle

In dieser Tabelle werden Ihnen die n-höchsten Werte eines vorher gewählten Zeitraums angezeigt. Die Anzahl kann frei gewählt werden.
Streudiagramm

Im Streudiagramm werden die Wertepaare zweiter Datenpunkte dargestellt.

Tabelle (Gruppierung nach Datenpunkt)

Die Tabelle erlaubt es Ihnen, numerische Datenpunkte nach diskreten Datenpunkten, also booleschen Datenpunkten und Enumerationen, zu gruppieren.

Mit Hilfe des Widgets erstellen Sie detaillierte Auswertung von Datengruppen.

Verhältnis zweier Datenpunkte

Vergleich zweier Datenpunkte bei welchem man am Ende einen gemeinsamen prozentualen Wert erhält.

Wichtige Datenpunkte

Im Widget für aktuelle Datenpunktwerte werden Ihnen die letzten Werte bestimmter Datenpunkte einer Facility und ihrer Sub-Facilities angezeigt.

Das Widget bietet Ihnen eine Übersicht aller aktuellen Werte von wichtigen Datenpunkten.

Es werden nur Datenpunkte ausgewertet, die vorher als "wichtig" markiert wurden.

Zeigerdiagramm

Zeigt den aktuellen Messwert eines Datenpunktes, sowie Minimum, Maximum und Durchschnittswert des Zeitraums an.

Zeitplan

In diesem Widget werden Ihnen die Zeiten eines ausgewählten, an der ausgewählten facility Facility hinterlegten Zeitplans angezeigt. Zusätzlich kann der aktuelle Wert angezeigt werden.

Zeitreihendiagramm

In diesem Widgets sehen Sie den Zeitverlauf eines Datenpunktes. Der niedrigste und höchste Wert kann zusätzlich hervorgehoben werden.  In diesem Diagramm können numerische Datenpunkte sowie welche der Typen Enum und Boolean gleichzeitig ausgewertet werden.



...
